方向判別磁気式ギア速度センサ RFP16A-85-P4M (A/B相信号タイプ)

  1. 物理量測定器 > 回転計
商品コード:
21802
メーカー:
ココリサーチ
製品カタログ:
こちらからダウンロードください。
1本で方向判別

1本でm1, m1.5, m2 に対応【特許出願中】

プラグコネクタ付モデル
発送日目安:
3週間
通常価格
43,200 円(税込)
販売価格
38,880 円(税込)
【 10%OFF】
数量

特長

●1本で方向判別可能

1本で正逆両方向を検知。設置時の穴あけ加工ほか、取付調整作業時間やコストの削減に貢献します。

●各種モジュールに対応可能

m1、m1.5 およびm2のインボリュート歯車に対応、 設計自由度が高く、管理コストも低減できます。

●0Hzから計測可能

回転の動き出しや停止時の動きも細かく確認できます。ホール素子で検出し、供給電源とほぼ同電位の電圧パルス信号を出力。0Hzから計測可能です。 出力回路は独自のセミオープンコレクタ方式を採用。プルアップが不要です。

●完全密閉型一体構造の金属ケース

センサ検出面は、完全密閉型一体構造の金属ケースで高い信頼性。ケーブル引き出し部は「コニカルプレス」を採用し、水や油が付着する環境にも対応します。

●動作確認用LED

両側面にモニタ用LEDを備えており、検知対象を目視しながら動作状態を確認できます。

●プラグコネクタ付きのRFP16A-85-P4M、RFP16D-85-P4Mをご用意

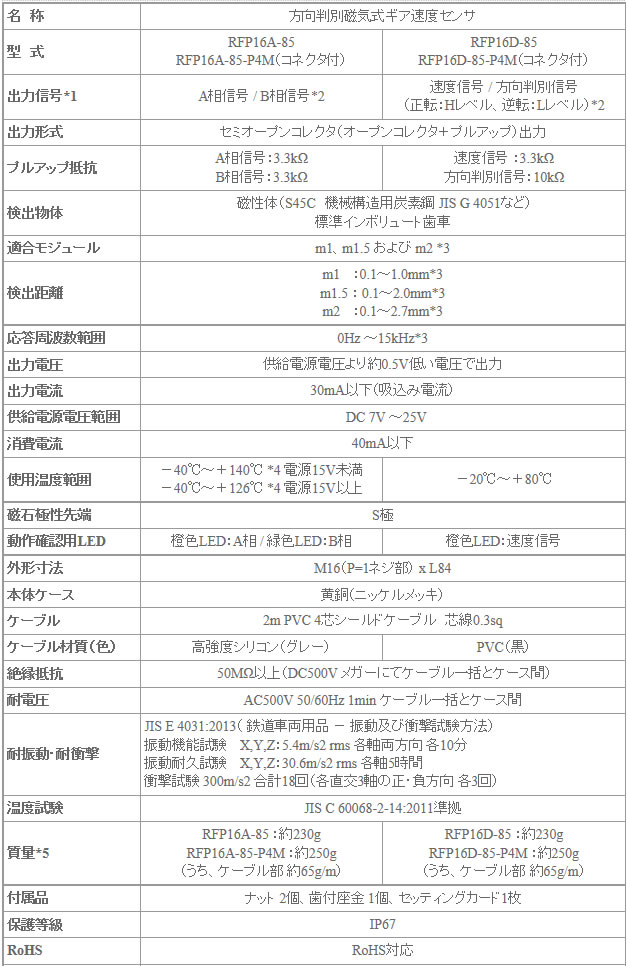

主な仕様


*1:電源投入後の初期状態はA相信号・B相信号・速度信号はLレベル、方向判別信号はHレベル

*2:正転・逆転の方向は図2のように設置した場合の動作です。

*3:歯幅10mmでの検証値です。

*4:動作確認用LEDの上限温度(100℃)を超えるとLEDの性能が低下する場合がありますが、出力には影響ありません。コネクタ付モデル(-P4M)のコネクタ部分は、使用温度範囲の上限は85℃です。

*5:質量(本体、ナット2個、歯付座金 1個、ケーブル2m含む)
