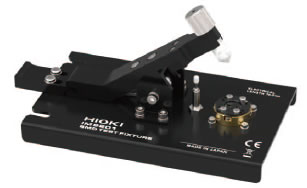

SMDテストフィクスチャ IM9201 NEW お取り寄せ

  1. 電圧・電流・電力測定 > オプション品・消耗品
  2. 回路素子/部品評価用測定器 > オプション品・消耗品
商品コード:
21176
メーカー:
日置電機
製品カタログ:
こちらからダウンロードください。
高周波測定3GHz, 6サイズのSMDに対応
IM7580シリーズ専用SMDテストフィクスチャ
通常価格
702,000 円(税込)
販売価格
666,900 円(税込)
【 5%OFF】
数量

SMDテストフィクスチャ IM9201 の特長

●IM7580シリーズ専用SMDテストフィクスチャ
●2つのデバイスガイドで6サイズのSMDに対応
●3GHzまでの高周波測定を簡単且つ確実に
●対応SMDサイズ※1 0603, 1005, 1608, 2012, 3216, 3225
※1:JIS単位mm, EIA0201~EIA1210サイズ相当

注:IM7580シリーズでテストフィクスチャIM9201を使用する場合は、別売のテストフィクスチャとアダプタ(3.5mm-7mm)IM9906が必要となります。フィクスチャと校正キットの組み合わせについては、ご相談下さい。

主な仕様


使用可能周波数範囲 DC~3 GHz
測定可能試料寸法 0603, 1005, 1608, 2012, 3216, 3225
     (JIS単位mm, EIA 0201~EIA 1210サイズ相当
電極構造 底面電極
最大入力電圧 ±42 V peak (AC+DC)
対象機種 IM7580, IM7580A, IM7581, IM7583, IM7585, IM7587※
   ※測定周波数3GHzまで、近日発売予定
追加誤差 インピーダンス: ±Ze[%]
位相: ±0.58 x Ze
[°]
Ze = Ae + (Zse / Zx + Yoe xZx ) x100
Zx: インピーダンス測定値
    [Ω]
Ae: 4 x f2 [%]
Zse: (100 + 500 x f) / 1000 [Ω]
Yoe: (10+ 100 x f ) /1000000 [S] f [GHz]
