クランプオンプローブ 3274

  1. 記録計 > オプション品・消耗品
商品コード:
20471
メーカー:
日置電機
製品カタログ:
こちらからダウンロードください。
オシロスコープへダイレクト入力できる広帯域電流プローブ
通常価格
270,000 円(税込)
販売価格
243,000 円(税込)
【 10%OFF】
数量

クランプオンプローブ 3274 の特長

● DC〜10MHzの広帯域ながら150Aの大電流測定ができ、パワーデバイス、スイッチング電源等の電流観測に
● オシロスコープのBNC端子に直接入力
● メモリハイコーダで波形観測が可能
● オプションの専用電源でオシロ以外から電源供給も可能

※オシロスコープ/メモリハイコーダから電源が供給できない場合は、オプションの電源3269または3272が必要です。

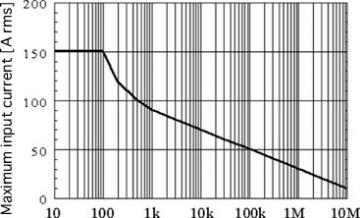

連続最大入力範囲(周波数ディレーティング)


     Frequency [Hz]

基本仕様 (確度保証期間 1年)

周波数帯域 DC〜10 MHz (-3dB)
立上がり時間 35ns以下
ノイズ 25mA rms以下 (帯域20MHzの測定器にて)
連続最大入力範囲 150A rms (周波数によるディレーティングを設定)
最大ピーク電流値 300A peak (非連続), 500A peak (パルス幅30μs以下)
振幅確度 ±1.0% rdg. ±1mV (DC, 45〜66Hz, 0〜150A rms)
±2.0% rdg. (DC, 45〜66Hz, 150〜300A peak)
出力電圧レート 0.01 V/A ※本器の出力は内部で終端されています。1MΩ等の高入力インピーダンス電圧入力機器に接続してください。
測定可能導体径 φ 20 mm
電源 ±12V ±1 V, 5.5VA max. (最大入力範囲内の入力にて)
寸法・質量 176W × 69H × 27D mm, 500 g, センサケーブル 2 m (BNC端子),
電源ケーブル 1m (電源プラグ: レモ社製/FFA.0S.304.CLAC37Y)
付属品 取扱説明書 ×1, 携帯用ケース ×1

電源 3272(仕様)

適合センサ クランプオンプローブ3273-50, 3274, 3275, 3276 ×1本まで
※クランプオンプローブ3273 ×2本まで, 3273-50/3274/3275/3276は測定電流値が小さければ2本同時に使用できる場合もあります
電源 AC100V ±10%, 50/60Hz, 20 VA max., (120, 220, 240 Vは要指定)
寸法・質量 73W×110H×186 D mm,1.1kg
付属品 電源コード ×1, 取扱説明書 ×1, 接地アダプタ ×1, スペアヒューズ ×1

電源 3269(仕様)

適合センサ クランプオンプローブ3273-50, 3274, 3275, 3276 ×4本まで
※クランプオンプローブ 3273 × 4本まで
電源 AC 100~240V, 50/60Hz, 170 VA max.
寸法・質量 80W × 119H × 200Dmm, 1.1kg
付属品 取扱説明書 ×1, 電源コード ×1, 接地アダプタ ×1
